骨密度儀測定需要嚴格按照操作規程執行，骨密度儀檢測的時候，切記一定先要進行校準，具體的校準方法可以看下本站的文章《骨密度儀校準》

骨密度儀測定病人登錄

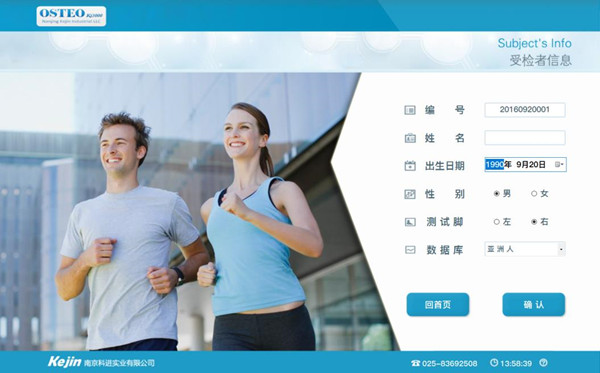

在主界面，點擊“病人登錄”按鈕，進入“病人信息”界面，此界面的病人年齡默認為≥20歲，如下圖所示：

若修改出生日期，使病人的年齡小于20歲，則會跳轉到如下登錄界面：

OSTEOKJ3000、OSTEOKJ3000M、OSTEOKJ3000S型超聲骨密度儀的適用人群是成人(年齡≥20歲)，不能對非成人進行測量。因此軟件只有成人登錄界面，
沒有非成人登錄界面。

1)成人登錄界面(年齡≥20歲的病人)

編號：系統會按照測試當天的日期，自動生成編號，如編號“20150603005”。其中前4位表示的是年份，5、6位表示的是月份，7、8位表示的是日期，最后三位表示的是當天測試的序號。醫生可以根據需要，自己修改病人編號，但必須是數字，且不能超過11個字節。

姓名：可以輸入任意字符，但不能超過12個字節。

出生日期：左鍵點擊，鍵盤輸入年、月、日;或者下拉列表，在此處選擇病人的出生日期，所選擇的日期必須使得病人年齡≤100周歲。

性別：可以選擇“男”或“女”。默認值為“男”。

測試腳：可以選擇“左”或“右”。默認值為“右”。

數據庫：下拉列表，可以選擇“亞洲人”、“歐洲人”、“中東人”或“非洲人”。

這些數據均會反映在報告中。

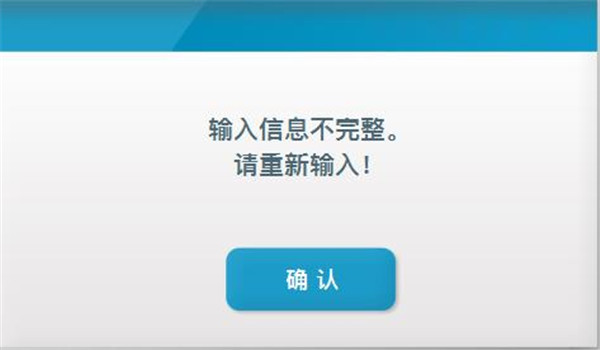

如果信息輸入不完整的時候，界面會彈出如下提示以下對話框，點 擊“確認”按鈕，并輸入缺少的病人信息。

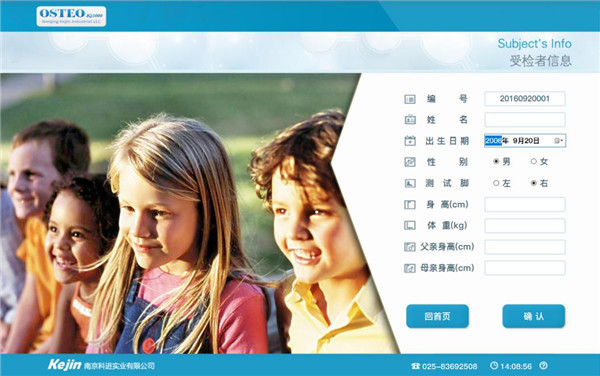

2)非成年人登錄界面(病人年齡<20歲)

輸入相應的年齡后，病人信息界面會自動跳轉，此界面與上一界面略有不同，其不同之處在于沒有了數據庫選擇項，但多出了病人身高(cm)、體重(kg)、父親身高(cm)和母親身高(cm)的文本輸入框。此四項均只能輸入數字，且不能超過3個字節。這些數據也會反映在報告中。

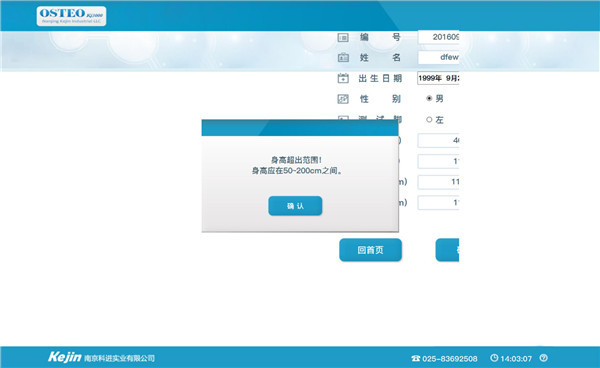

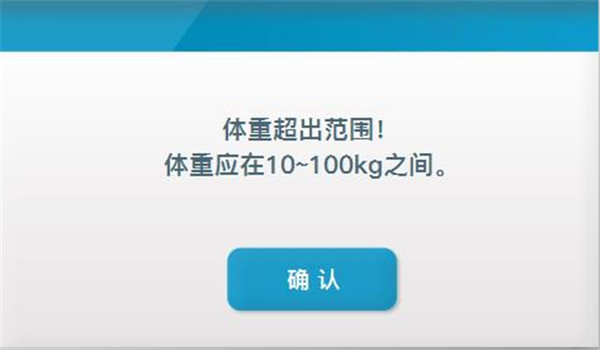

身高范圍在50～200cm內，體重范圍為10～100kg，身高或體重超出范圍，點擊“確認”按鈕，會彈出提示對話框，如下圖所示：

骨密度儀測定病人測試

1)測前準備

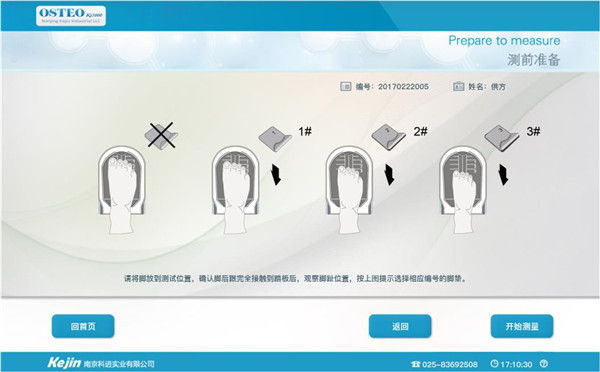

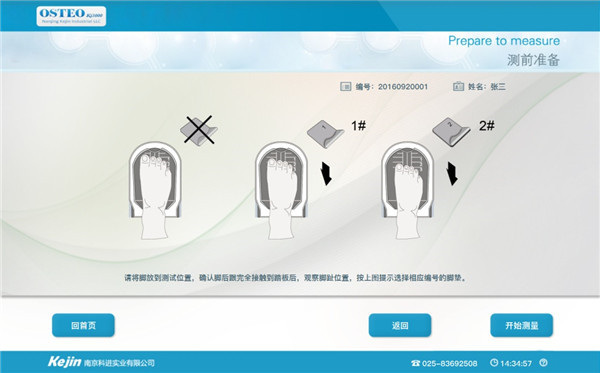

病人信息輸入完成后，點擊“確認”按鈕，進入“測前準備”界面，如下圖所示：

年齡≥20歲時的界面

年齡<20歲時的界面

本界面說明了測量時病人被測腳的放置位置和姿態。當病人已經按照要求放置好腳后，即可點擊“開始測量”，跳轉到檢測界面，開始進行骨密度檢測。如果醫生想返回主界面，則點擊“回首頁”按鈕;如果醫生想返回病人信息界面，則點擊“返回”按鈕。

2)測量中

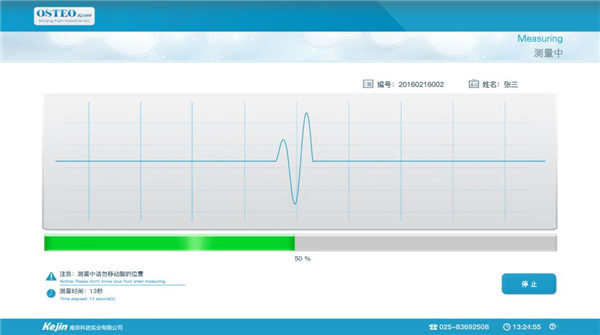

當病人年齡≥8歲時，“測量中”界面如下圖所示：

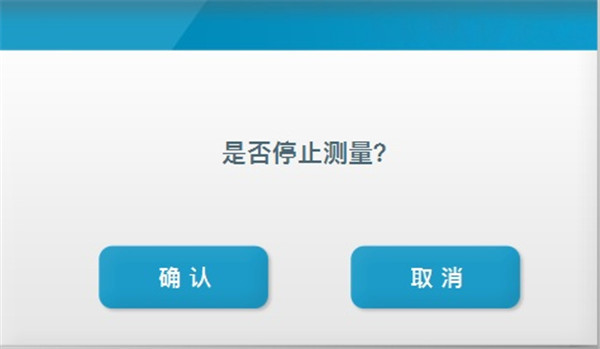

“測量中”界面右上角為當前病人的姓名和編號，中間部分顯示的是測試波形(該波形為探頭接收到的經跟骨衰減后的超聲波信號)，波形下方是檢測進度條。如果在檢測過程中腳位置發生變化或者發現在病人信息界面中所輸入的信息有誤，點擊“停止”按鈕，彈出下圖對話框，選擇“確定”停止本次測量，選擇“取消”繼續本次測量。

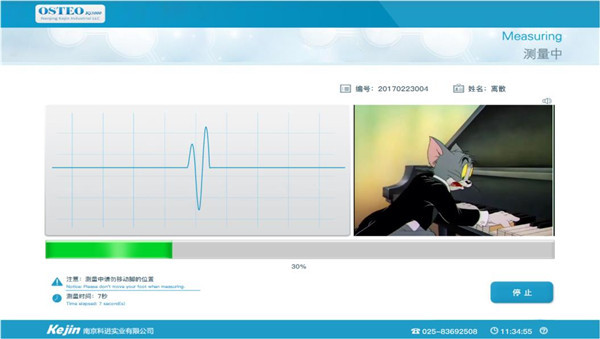

當病人年齡<8歲時，與測量年齡≥8歲的病人時所顯示的測量界面不同的是：在界面的右半部分播放動畫以吸引這些兒童病人的注意力，從而保證測量時腳不會亂動，如下圖所示：

3)測量成功

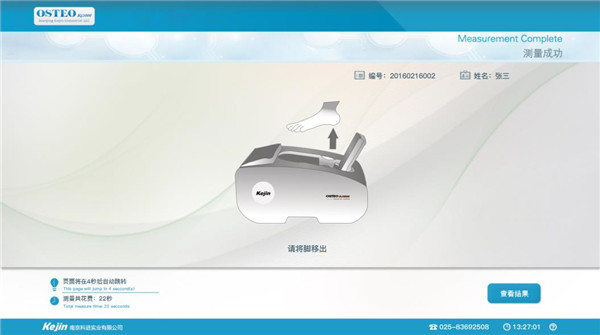

檢測完成后，系統會自動跳轉到提示測量成功的界面，如下圖所示：

此界面提示病人測定結束，可退出腳。此時如果想查看測量結果，可直接點擊“查看結果”按鈕，進入測量結果界面。如果醫生不做操作，則在此界面停留5s后，會自動跳轉到測量結果界面。

4)測量結果

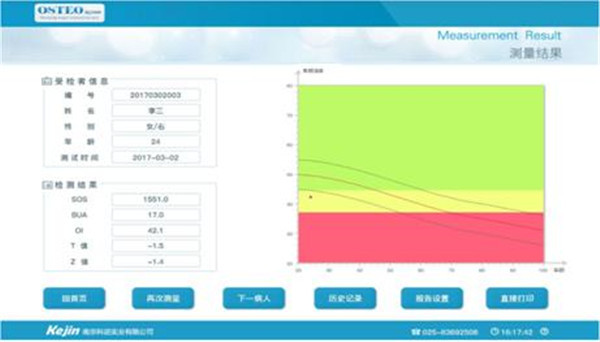

當病人年齡≥20歲時，測量結果界面如下圖所示：

界面左上部分顯示的是病人信息，依次為編號、姓名、性別、年齡和測試時間。左下部分顯示的是測量結果：SOS、BUA、骨質指數、T值和Z值。界面右邊顯示的是病人測量得到的骨質指數值與對應年齡的參考值比較圖，橫軸表示病人的年齡(年齡范圍20~100歲)，縱軸表示不同年齡對應的骨質指數參考值。三條曲線中，中間紅線表示的是不同年齡的平均值，上下兩條黑線分別表示的是不同年齡的值和值。測量點落在綠色的區域，即骨質指數值較高，表示骨骼比較健康;落在黃色的區域，表示骨質指數值為骨骼狀況一般;如果落在紅色區域，即骨質指數值較低，則表示骨骼狀況比較差。

當病人的年齡<20歲時，顯示的測量結果如下圖所示：

界面左上部分顯示病人信息，左下部分顯示成長信息。在Z值圖表中，測量點位于綠色區域，則表示骨骼狀況較好;測量點落在紅色區域，則表示Z值偏低，骨骼發育不良;Z值在-1～1的區域表示骨骼發育正常，且數值越高骨骼發育狀況越好。在身高圖表中，測量點落在白色區域，表示身高偏高;測量點落在藍色、綠色或黃色區域，表示身高在正常范圍;測量點落在紅色區域，則表示身高偏低。

在測試結果界面正下角，有以下幾個按鈕：

重新測試：對該病人重新進行測試獲得測量數據。

下一病人：點擊“下一病人”，直接跳到病人信息界面，開始注冊下一個病人信息。

歷史記錄：點擊“歷史記錄”，彈出病人的歷史記錄。

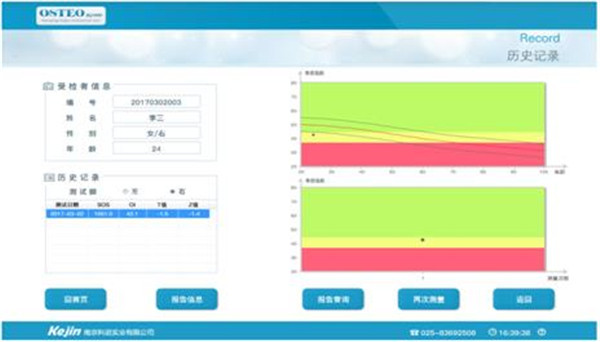

當歷史測量記錄中病人年齡≥20歲時，如下圖所示：

左半部分顯示的是病人信息和歷史測量記錄，列表中為當前病人的所有測量記錄，選中其中一項后，右側會顯示被選中的歷史記錄所對應的圖表。

右上部分顯示的是在不同年齡時測量所得的骨質指數值與參考值比較的圖表(可參考測量界面)。

右下部分顯示的是歷次測量所得的骨質指數圖，其中橫坐標為測量次數，縱坐標為骨質指數值，背景顏色含義與其上方的圖表相同。醫生可以在此圖表中看出病人歷次測量時骨質指數值的變化情況。

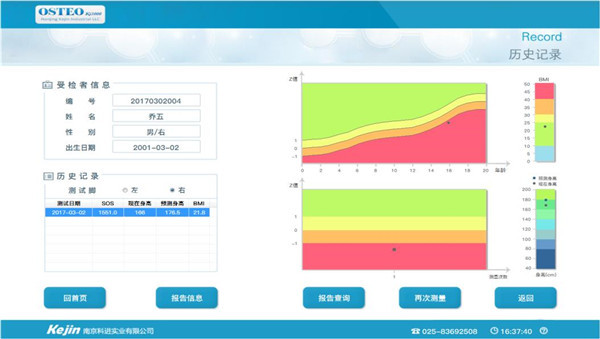

當歷史測量記錄病人年齡<20歲時，其該次測量對應的歷史記錄界面如下圖所示：

其中界面左側為病人信息和歷史測量記錄，右上部分顯示的是不同年齡時的Z值、BMI值，其中黑點對應的數值為病人測量值。右下部分顯示的是當前的身高值和身高預測值。

骨密度儀測定各顯示參數說明

報告設置：點擊“報告信息”，對測試結果進行分析。

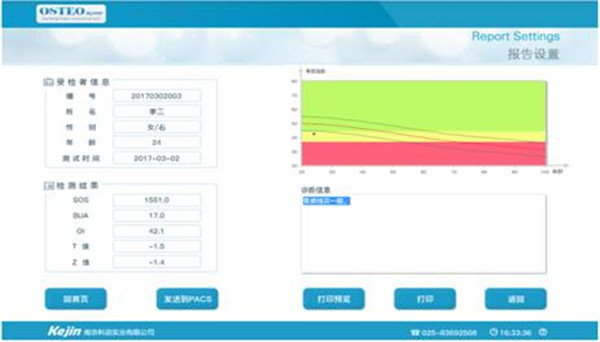

當病人年齡≥20歲，彈出如下界面：

在報告設置界面中可對測試結果進行分析，添加信息。

點“打印”可直接打印，點擊“打印預覽”查看報告的打印預覽。點擊“回首頁”可直接回到界面首頁;點擊“返回”可返回到上一頁操作界面。點擊“發送到PACS”，發送成功后彈出成功發送提示對話框。

骨密度儀測定設置-PACS設置。

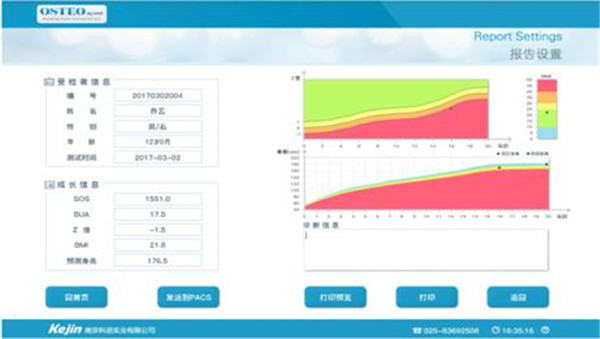

當病人年齡<20歲，彈出如下界面：

其操作與病人年齡≥20歲的操作一致。
